Projekt - JPC-12 (PAC-12) Antenne
Im nachfolgenden Artikel nehme ich mein Recht auf freie Meinungsäußerung gem. Artikel 5 Absatz 1 des Grundgesetzes (GG) sowie das Zitatrecht gem. § 51 Urheberrechtsgesetz (UhRG) wahr.
Was ist eine Meinung? Die subjektive Sicht des Autors auf das Thema. Niemand muss diese Meinung übernehmen, aber sie kann zum Nachdenken anregen und das soll sie auch!
Eine ziemlich geniale Antenne (PAC-12), die es auch als China Klon (JPC-12) gibt. Genau diese Antenne hab ich mir gekauft. Modular und vielseitig verwend- und änderbar. Ich bin sehr gespannt, wie die Antenne sich im Portabelbetrieb schlägt.
Hiermit werde ich demnächst erste Versuche im Freien machen, ich möchte die Antenne dann auch mit einem längeren Strahler (5,60 m) und der zusätzlichen Spule für 80 m verwenden.
Bedienungsanleitungen
- Kurzanleitung_PAC12_Antenne.pdf
- JPC-12
- JPC-12 PAC-12 Antenne
- JPC-12 (China Nachbau der PAC-12) - HB9HJI FUNKWELT - funk verbindet
- IC-705 & JPC-12 / JPC-7 eine tolle Kombination - HB9HJI FUNKWELT - funk verbindet
- Upgrade von JPC-12 zur JPC-7 inkl. Verlängerungen - HB9HJI FUNKWELT - funk verbindet
- JPC-12 zur JPC-7 Einstellung für alle Bänder - HB9HJI FUNKWELT - funk verbindet
- JPC-12 zur JPC-7 Einstellung für alle Bänder Update - HB9HJI FUNKWELT - funk verbindet
- Radiale MC-750 JPC-12 - HB9HJI FUNKWELT - funk verbindet
Videos

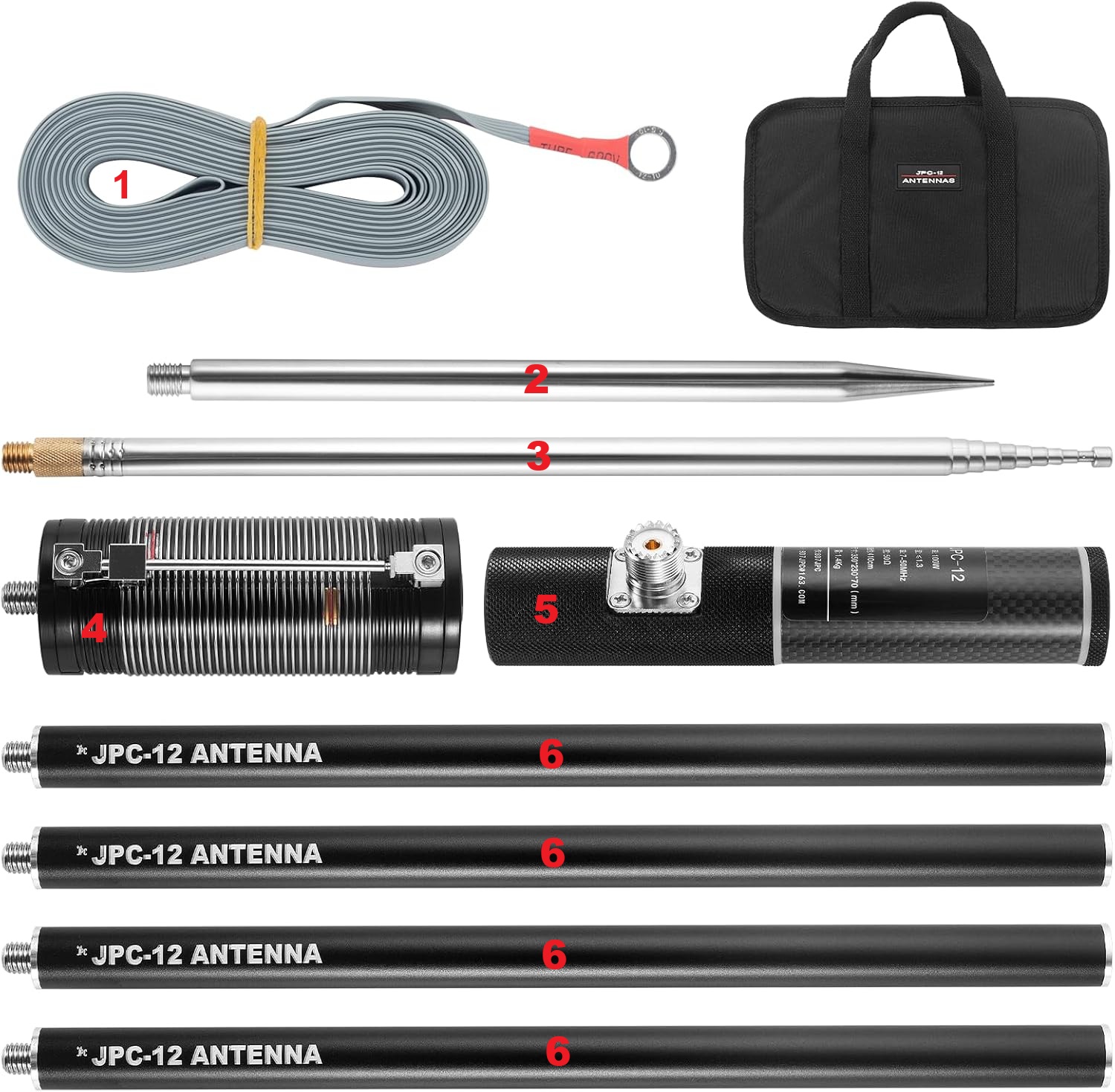

Konfigurationen
10m
- Nr. 2, Erdspieß
- Nr. 1, Radialnetz
- Nr. 5, Antennebasis
- Nr. 3, komplett ausgefahrener Strahler (2,50 m)
15m
- Nr. 2, Erdspieß
- Nr. 1, Radialnetz
- Nr. 5, Antennebasis
- Nr. 6, Aluminiumsegmente (3x)
- Nr. 3, komplett ausgefahrener Strahler (2,50 m)
20m
- Nr. 2, Erdspieß
- Nr. 1, Radialnetz
- Nr. 5, Antennebasis
- Nr. 6, Aluminiumsegmente (4x)
- Nr. 4, 20 - 40 Spule auf der oberen Markierung
- Nr. 3, komplett ausgefahrener Strahler (2,50 m)
oder
- Nr. 2, Erdspieß
- Nr. 1, Radialnetz
- Nr. 5, Antennebasis
- Nr. 3, komplett ausgefahrener Strahler (5,60 m)
40m
- Nr. 2, Erdspieß
- Nr. 1, Radialnetz
- Nr. 5, Antennebasis
- Nr. 6, Aluminiumsegmente (4x)
- Nr. 4, 20 - 40 Spule auf der unteren Markierung
- Nr. 3, komplett ausgefahrener Strahler (2,50 m)
80m
- Nr. 2, Erdspieß
- Nr. 1, Radialnetz
- Nr. 5, Antennebasis
- Nr. 6, Aluminiumsegmente (4x)
- Nr. 4, 20 - 40 - 80 Spule auf der unteren Markierung
- Nr. 3, komplett ausgefahrener Strahler (5,60 m)
Zusätzliche Komponenten (mit M10 Gewinde)
- China Klone JPC-12 Antenne
- Alternative Antennenbasis
- Alternative Antennenbasis V-Form JPC-7 Dipol
- Alternative Antennenbasis JPC-7 Dipol
- Originale Teleskopantenne JPC-12 (2,50 m)
- Originale Teleskopantenne JPC-350 (5,60 m)
- Universelle Radialplatte
- Universeller Magnetfuß
- Variable Zusatzspule kurz (20 und 40 m)
- Variable Zusatzspule lang (20, 40 mit 2,50 m Strahler und 80 m mit 5,60 m Strahler)
- Feste Zusatzspule 40m
- Ersatz Erdspieß
- Zusätzliche Dachkapazität
- Alternative Schaltlitze (hochflexibel) 0,50² mm gelb für Radialnetz 3 x 10,40 m
08.04.2026

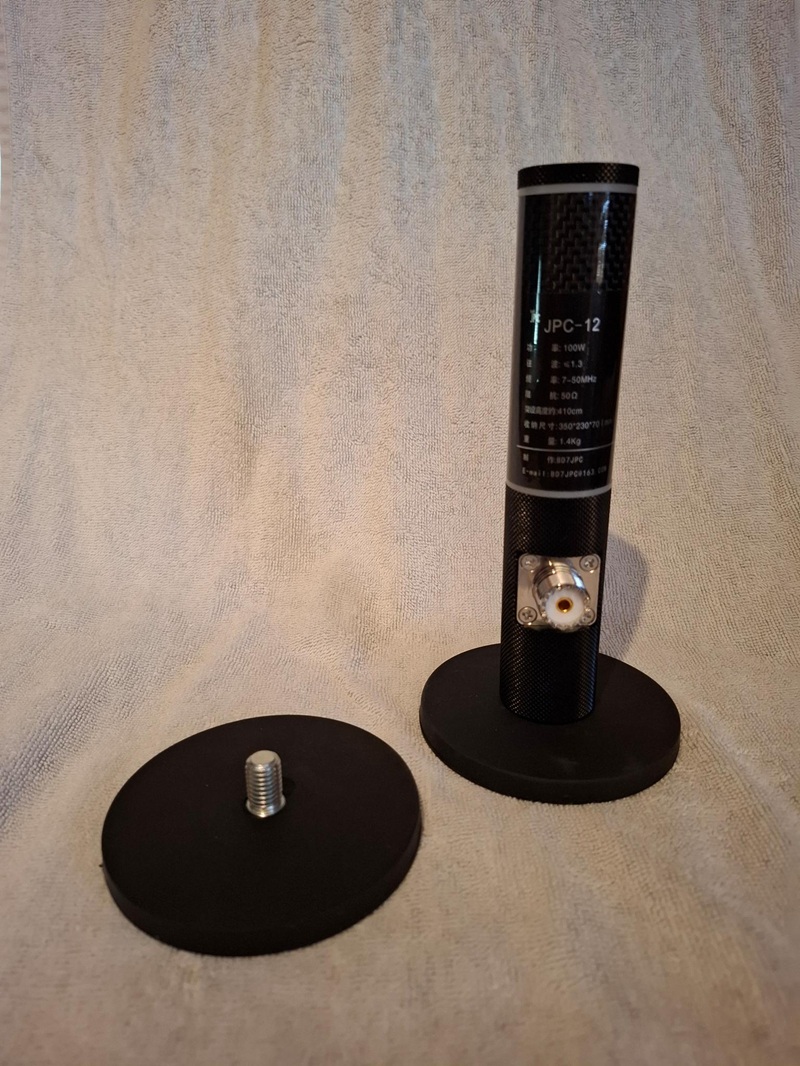

Heute kam der gummierte Neyodymmagnet mit M10 Bolzen. Der passt super und hält bombenfest!
Ebenfalls kamen zwei Spulen a 25 m mit 0,50² mm flexibler Schaltlitze in gelb für den neuen Radialsatz.
Ideen
Was mit der Antenne mit Sicherheit auch geht ist die Verwendung der Alusegmente als "eine Art kurzer Mast", um die Antenne ein wenig höher zu bekommen.
Also die folgende Konfiguration:
- Nr. 2, Erdspieß
- Nr. 6, Aluminiumsegmente (4x)
- Nr. 1, Radialnetz (evtl. auch als Abspannung?)
- Nr. 5, Antennebasis
- Nr. 3, komplett ausgefahrener Strahler (2,50 oder 5,60 m) mit oder ohne Spule
vy 73 de Jürgen
DL6WAB
